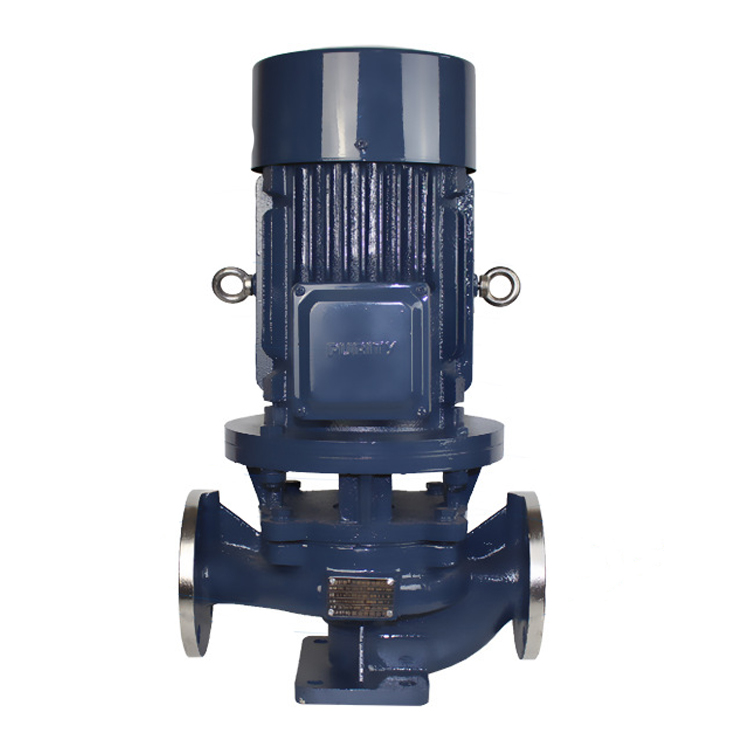

IHG型化工管道泵

产品简介

IHG系列化工管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用单机单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、空调冷却循环水、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

产品特点

1、结构紧凑，机泵一体、外形美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用户外电机则无需泵房，可置于户外使用。

2、轴封采用优质机械密封。泵运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了泵的使用寿命，改善了使用环境。

3、采用先进水力模型，具有效率高，性能好等特点。

4、ISG系列泵进出口均为水平方向；ISW系列泵进口为水平方向，出口为垂直向上结构，便于管路布置。

产品用途

IHG管道化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。

工作条件

1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

型号意义

IHG100-160(I)A(B)

IHG表示立式化工管道泵

100表示泵进出口公称直径mm

160表示叶轮名义外径mm

I表示流量分类

A表示叶轮经第一次切割

B表示叶轮经第二次切割
