详细介绍
性能参数
产品简介

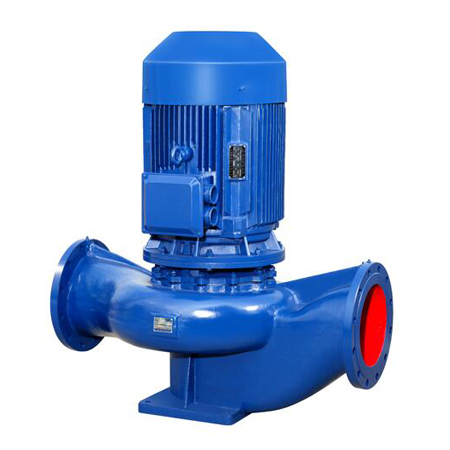

ISG系列单级单吸立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用单机单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、空调冷却循环水、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
产品特点
1、结构紧凑，ISG系列泵为立式结构ISW系列为卧式结构，机泵一体、外形美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用户外电机则无需泵房，可置于户外使用。
2、轴封采用优质机械密封。泵运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了泵的使用寿命，改善了使用环境。
3、采用先进水力模型，具有效率高，性能好等特点。
4、ISG系列泵进出口均为水平方向；ISW系列泵进口为水平方向，出口为垂直向上结构，便于管路布置。
产品用途
1、ISG/ISW直联式离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、IRG/ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，SWR型使用温度T≤120℃。
3、IHG/ISWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
4、ISGB/ISWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
工作条件
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便我公司采用耐磨式机械密封。
型号意义
ISG100-160(I)A(B)
ISG表示直联式离心泵
100表示泵进出口公称直径mm
160表示叶轮名义外径mm
I表示流量分类
A表示叶轮经第一次切割
B表示叶轮经第二次切割
注：为了节约您时间，请找网站客服（或加微信）索要完整选型手册!
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
35
|
40-250(I)B
| 6.5 10.8 13.0 | 1.8 3.0 3.61 | 62 60 58 | 26 37 36 |
2900
|
7.5
|
2.3
|
36
|
40-250(I)C
| 6 10 12 | 1.66 2.77 3.33 | 53.3 52 51 |
36
|
2900
|
5.5
|
2.3
|
37
|
50-100
| 7.5 12.5 15 | 2.08 3.47 4.17 | 13.6 12.5 11.5 | 55 62 60 |
2900
|
1.1
|
2.3
|
38
|
50-100A
| 6.5 11.2 13.0 | 1.8 3.11 3.61 | 11.5 10 9 | 50 60 58 |
2900
|
0.75
|
2.3
|
39
|
50-125
| 7.5 12.5 15 | 2.08 3.47 4.17 | 21.5 20 18.5 | 48 58 57 |
2900
|
1.5
|
2.3
|
40
|
50-125A
| 6.5 11.2 13.0 | 1.8 3.11 3.61 | 18.5 17.2 15.5 | 45 56 56 |
2900
|
1.1
|
2.3
|
41
|
50-160
| 7.5 12.5 15 | 2.08 3.47 4.17 | 33.5 32 30.5 | 45 52 52 |
2900
|
3.0
|
2.3
|
42
|
50-160A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 29.5 28 26.5 | 44 51 50 |
2900
|
2.2
|
2.3
|
43
|
50-160B
| 6.5 10.5 13.0 | 1.8 2.92 3.61 | 23.5 22.5 21.0 | 42 50 50 |
2900
|
1.5
|
2.3
|
44
|
50-200
| 7.5 12.5 15 | 2.08 3.47 4.17 | 52 50 48 | 36 46 46 |
2900
|
5.5
|
2.3
|
45
|
50-200A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 45.5 44.5 42.5 | 35 45 46 |
2900
|
4.0
|
2.3
|
46
|
50-200B
| 6.5 10.5 13.0 | 1.8 2.92 3.61 | 36.5 35 33.5 | 33 44 43 |
2900
|
3.0
|
2.3
|
47
|
50-250
| 7.5 12.5 15 | 2.08 3.47 4.17 | 82 80 78.5 | 28.5 38 41 |
2900<, /DIV>
|
11.0
|
2.3
|
48
|
50-250A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 71.5 70 68.5 | 27 38 40 |
2900
|
7.5
|
2.3
|
49
|
50-250B
| 6.5 10.8 13.0 | 1.8 3.0 3.61 | 62 60 58 | 26 37 36 |
2900
|
7.5
|
2.3
|
50
|
50-250C
| 6 10 12 | 1.66 2.77 3.33 | 53.3 52 51 |
36
|
2900
|
5.5
|
2.3
|
51
|
50-100(I)
| 15 25 30 | 4.17 6.94 8.33 | 14.0 12.5 11.0 | 65 69 69 |
2900
|
1.5
|
2.5
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
52
|
50-100(I)A
| 13.5 22.4 27.0 | 3.75 6.22 7.5 | 12 10 8.5 | 60 67 68 |
2900
|
1.1
|
2.5
|
53
|
50-125(I)
| 15 25 30 | 4.17 6.94 8.33 | 21.8 20 18.5 | 60 68 67 |
2900
|
3.0
|
2.5
|
54
|
50-125(I)A
| 13.5 22.4 27.0 | 3.75 6.22 7.5 | 18 16 14 | 60 66 65 |
2900
|
2.2
|
2.5
|
55
|
50-160(I)
| 15 25 30 | 4.17 6.94 8.33 | 35 32 30 | 52 63 65 |
2900
|
4.0
|
2.5
|
56
|
50-160(I)A
| 14.0 23.4 28 | 3.89 6.5 7.78 | 30 28 26 |
62
|
2900
|
4.0
|
2.5
|
57
|
50-160(I)B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 26 24 22 |
58
|
2900
|
3.0
|
2.5
|
58
|
50-200(I)
| 15 25 30 | 4.17 6.94 8.33 | 53 50 47 | 48 58 59 |
2900
|
7.5
|
2.5
|
59
|
50-200(I)A
| 14.0 23.4 28 | 3.89 6.5 7.78 | 45.5 44 42 | 48 57 58 |
2900
|
7.5
|
2,5
|
60
|
50-200(I)B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 39 37 35 |
55
|
2900
|
5.5
|
2.5
|
61
|
50-250(I)
| 15 25 30 | 4.17 6.94 8.33 | 82 80 78 | 36 52 50 |
2900
|
15
|
2,5
|
62
|
50-250(I)A
| 14.0 23.4 28 | 3.89 6.5 7.78 | 72 70 68 | 38 50 52 |
2900
|
11.0
|
2.5
|
63
|
50-250(I)B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 63 60 58 | 40 49 50 |
2900
|
11.0
|
2.5
|
64
|
50-315(I)
| 15 25 30 | 4.17 6.94 8.33 | 127 125 123 | 28 40 44 |
2900
|
30
|
2.5
|
65
|
50-315(I)A
| 14.0 23.4 28 | 3.89 6.5 7.78 | 113 110 108 | 30 40 44 |
2900
|
22
|
2.5
|
66
|
50-315(I)B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 95 93 90 | 26 38 40 |
2900
|
18.5
|
2.5
|
67
|
50-315(I)C
| 12.4 20.6 24.7 | 3.44 5.72 6.86 | 86.3 85 83.6 |
38
|
2900
|
15
|
2.5
|
68
|
65-100
| 15 25 30 | 4.17 6.94 8.33 | 14.0 12.5 11.0 | 65 69 69 |
2900
|
1.5
|
2.5
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
69
|
65-100A
| 13.5 22.4 27.0 | 3.75 6.22 7.5 | 12 10 8.5 | 60 67 68 |
2900
|
1.1
|
2.5
|
70
|
65-125
| 15 25 30 | 4.17 6.94 8.33 | 21.8 20 18.5 | 60 68 67 |
2900
|
3.0
|
2.5
|
71
|
65-125A
| 13.5 22.4 27 | 3.75 6.22 7.5 | 18 16 14 | 60 66 65 |
2900
|
2.2
|
2.5
|
72
|
65-160
| 15 25 30 | 4.17 6.94 8.33 | 35 32 30 | 52 63 65 |
2900
|
4.0
|
2.5
|
73
|
65-160A
| 14.0 23.4 28 | 3.89 6.5 7.78 | 30 28 26 |
62
|
2900
|
4.0
|
2_5
|
74
|
65-160B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 26 24 22 |
58
|
2900
|
3.0
|
2.5
|
75
|
65-200
| 15 25 30 | 4.17 6.94 8.33 | 53 50 47 | 48 58 59 |
2900
|
7.5
|
2.5
|
76
|
65-200A
| 14,0 23.4 28 | 3.89 6.5 7.78 | 45.5 44 42 | 48 57 58 |
2900
|
7.5
|
2.5
|
77
|
65-200B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 39 37 35 |
55
|
2900
|
5.5
|
2.5
|
78
|
65-250
| 15 25 30 | 4.17 6.94 8.33 | 82 80 78 | 36 52 50 |
2900
|
15
|
2.5
|
79
|
65-250A
| 14 23.4 28 | 3.89 6.5 7.78 | 72 70 68 | 38 50 52 |
2900
|
11.0
|
2.5
|
80
|
65-250B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 63 60 58 | 40 49 50 |
2900
|
11.0
|
2.5
|
81
|
65-315
| 15 25 30 | 4.17 6.94 8.33 | 127 125 123 | 28 40 44 |
2900
|
30
|
2.5
|
82
|
65-315A
| 14.0 23.4 28 | 3.89 6.5 7.78 | 113 110 108 | 30 40 44 |
2900
|
22
|
2.5
|
83
|
65-315B
| 13.0 21.6 26 | 3.6 6.0 7.2 | 95 93 90 | 26 38 40 |
2900
|
18.5
|
2.5
|
84
|
65-315C
| 12.4 20.6 24.7 | 3.44 5.77 6.86 | 86.3 85 83.6 |
38
|
2900
|
15
|
2.5
|
85
|
65-100(I)
| 30 50 60 | 8.3 13.9 16.7 | 14.0 12.5 10.5 | 65 73 73 |
2900
|
3,0
|
3.0
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
86
|
65-100(I)A
| 27 44.8 54 | 7.5 12.4 15 | 11.5 10 8.5 | 64 72 70 |
2900
|
2,2
|
3.0
|
87
|
65-125(I)
| 30 50 60 | 8.3 13.9 16.7 | 22.5 20 18 | 62 73 72 |
2900
|
5.5
|
3.0
|
88
|
65-125(I)A
| 27 44.8 54 | 7.5 12.4 15 | 18 16 14 | 60 72 71 |
2900
|
4,0
|
3.0
|
89
|
65-160(I)
| 30 50 60 | 8.3 13.9 16.7 | 36 32 29 | 63 72 72 |
2900
|
7.5
|
3.0
|
90
|
65-160(I)A
| 28 46.8 56 | 7.78 13.0 15.6 | 32 28 26 | 62 70 72 |
2900
|
7.5
|
‘3.0
|
91
|
65-160(I)B
| 26 43.2 52 | 7.5 12.0 14.4 | 27 24 22 | 60 70 71 |
2900
|
5.5
|
3.0
|
92
|
65-200(I)
| 30 50 60 | 8.3 13.9 16.7 | 53 50 47 | 54 68 70 |
2900
|
15.0
|
3.0
|
93
|
65-200(I)A
| 28 46.8 56 | 7.78 13.0 15.6 | 46 44 42 | 53 68 70 |
2900
|
11.0
|
3.0
|
94
|
65-200(I)B
| 26 43 52 | 7.2 11.9 14.4 | 40 37 34 | 52 66 68 |
2900
|
7.5
|
3.0
|
95
|
65-250(I)
| 30 50 60 | 8.3 13.9 16.7 | 84 80 75 | 51 62 63 |
2900
|
22.0
|
3.0
|
96
|
65-250(I)A
| 28 46.8 56 | 7.78 13.0 15.6 | 73 70 65 | 50 61 61 |
2900
|
18.5
|
3.0
|
97
|
65-250(I)B
| 26 43 52 | 7.2 11.9 14.4 | 63 60 56 | 50 60 60 |
2900
|
15.0
|
3.0
|
98
|
65-315(I)
| 30 50 60 | 8.3 13.9 16.7 | 128 125 123 | 41 54 57 |
2900
|
37.0
|
3.0
|
99
|
65-315(I)A
| 27.5 45.8 55 | 7.64 12.7 15.3 | 107.5 105 103 | 40 53 54 |
2900
|
30.0
|
3.0
|
100
|
65-315(I)B
| 26 43 52 | 7.2 11.9 14.4 | 96.5 93 91 | 41 53 53 |
2900
|
30.0
|
3.0
|
101
|
65-315(I)C
| 24.7 41.3 49.5 | 6.86 11.5 3.8 | 87 85 83.6 |
51
|
2900
|
22
|
3.0
|
102
|
80-100
| 30 50 60 | 8,3 13.9 16.7 | 14 12.5 10.5 | 65 73 73 |
2900
|
3.0
|
3.0
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
103
|
80-100A
| 27 44.8 54 | 7.5 12.4 15 | 11.5 10 8.5 | 64 72 70 |
2900
|
2.2
|
3.0
|
104
|
80-125
| 30 50 60 | 8.3 13.9 16.7 | 22.5 20 18 | 62 73 72 |
2900
|
5.5
|
3.0
|
105
|
80-125A
| 27 44.8 54 | 7.5 12.4 15 | 18 16 14 | 60 72 71 |
2900
|
4.0
|
3.0
|
106
|
80-160
| 30 50 60 | 8.3 13.9 16.7 | 36 32 29 | 63 72 72 |
2900
|
7.5
|
3.0
|
107
|
80-160A
| 28 46.8 56 | 7.78 13.0 15.6 | 32 28 26 | 62 70 72 |
2900
|
7.5
|
3.0
|
108
|
80-160B
| 26 43.2 52 | 7.2 12.0 14.4 | 27 24 22 | 60 70 71 |
2900
|
5.5
|
3.0
|
109
|
80-200
| 30 50 60 | 8.3 13.9 16.7 | 53 50 47 | 54 68 70 |
2900
|
15.0
|
3.0
|
110
|
80-200A
| 28 46.8 56 | 7.78 13.0 15.6 | 46 44 42 | 53 68 70 |
2900
|
11.0
|
3.0
|
111
|
80-200B
| 26 43 52 | 7.2 11.9 14.4 | 40 37 34 | 52 66 68 |
2900
|
7.5
|
3.0
|
112
|
80-250
| 30 50 60 | 8.3 13.9 16.7 | 84 80 75 | 51 62 63 |
2900
|
22.0
|
3.0
|
113
|
80-250A
| 28 46.8 56 | 7.78 13.0 15.6 | 73 70 65 | 50 61 61 |
2900
|
18.5
|
3.0
|
114
|
80-250B
| 26 43 52 | 7.2 11.9 14.4 | 63 60 56 | 50 60 60 |
2900
|
15.0
|
3.0
|
115
|
80-315
| 30 50 60 | 8.33 13.9 16.7 | 128 125 123 | 41 54 57 |
2900
|
37.0
|
3.0
|
116
|
80-315A
| 27.5 45.8 55 | 7.64 12.7 15.3 | 107.5 105 103 | 40 53 54 |
2900
|
30.0
|
3.0
|
117
|
80-315B
| 26 43 52 | 7.2 11.9 14.4 | 96.5 93 91 | 41 53 53 |
2900
|
30.0
|
3.0
|
118
|
80-315C
| 24.7 41.3 49.5 | 6.86 11.5 3.8 | 87 85 83.6 |
51
|
2900
|
22
|
3.0
|
119
|
80-350
| 35 50 65 | 9.72 13.9 18.1 | 165 150 137 | 49 55 57 |
2900
|
55
|
3.0
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
120
|
80-350A
| 32.5 46.8 60.5 | 9.0 13.0 16.8 | 155 142 135 | 48 53 50 |
2900
|
45
|
3.0
|
121
|
80-350B
| 31 44.5 58 | 8.6 12.4 16.1 | 140 135 125 | 47 52 55 |
2900
|
37
|
3.0
|
122
|
80-350C
| 24 40 48 | 6.66 11.1 14.4 | 99.8 96 93.5 |
46
|
2900
| 30 |
3.0
|
123
|
80-100(I)
| 60 100 120 | 16.7 27.8 33.3 | 14 12.5 11 | 65 76 75 |
2900
|
5.5
|
4.5
|
124
|
80-100(I)A
| 54 89 108 | 15 24.7 30 | 11 10 8.9 | 63 75 74 |
2900
|
4.0
|
4.5
|
125
|
80-125(I)
| 60 100 120 | 16.7 27.8 33.3 | 24 20 16.5 | 66 76 75 |
2900
|
11.0
|
4.5
|
126
|
80-125(I)A
| 54 89 108 | 15 24.7 30 | 19 16 13 | 63 75 72 |
2900
|
7.5
|
4.5
|
127
|
80-160(I)
| 60 100 120 | 16.7 27.8 33.3 | 36 32 28 | 70 78 75 |
2900
|
15.0
|
4.5
|
128
|
80-160(I)A
| 56 93.5 112 | 15.5 26 31.1 | 31 28 24 | 68 76 73 |
2900
|
11.0
|
4.5
|
129
|
80-160(I)B
| 52 86.4 104 | 14、4 24 28.9 | 26.5 24 20.5 | 67 75 74 |
2900
|
11.0
|
4.5
|
130
|
80-200(I)
| 60 100 120 | 16.7 27,8 33.3 | 54 50 47 | 64 74 75 |
2900
|
22.0
|
4.0
|
131
|
80-200(I)A
| 56 93.5 112 | 15.5 26 31.1 | 47 44 41 | 65 73 73 |
2900
|
18.5
|
4.0
|
132
|
80-200(I)B
| 52 86.4 104 | 14.4 24 28.9 | 41 37 35 | 62 72 72 |
2900
|
15.0
|
4.0
|
133
|
80-250(I)
| 60 100 120 | 16.7 27.8 33.3 | 87 80 74.5 | 61 72 73 |
2900
|
37.0
|
4.0
|
134
|
80-250(I)A
| 56 93.5 112 | 15.5 26 31.1 | 75 70 65 | 60 71 72 |
2900
|
30.0
|
4.0
|
135
|
80-250(I)B
| 52 86.4 104 | 14.4 24 28.9 | 65 60 56 | 60 70 72 |
2900
|
30.0
|
4.0
|
136
|
80-315(I)
| 60 100 120 | 16.7 27.8 33.3 | 133 125 118 | 55 66 67 |
2900
|
75.0
|
4.0
|
..........................................
© 长沙泽华泵业有限公司 版权所有 备案号：湘ICP备2023016977号-1
联系人：黄先生
地址：湖南省 长沙市 天心区
邮箱：2938980945@qq.com
电话：18974804408
